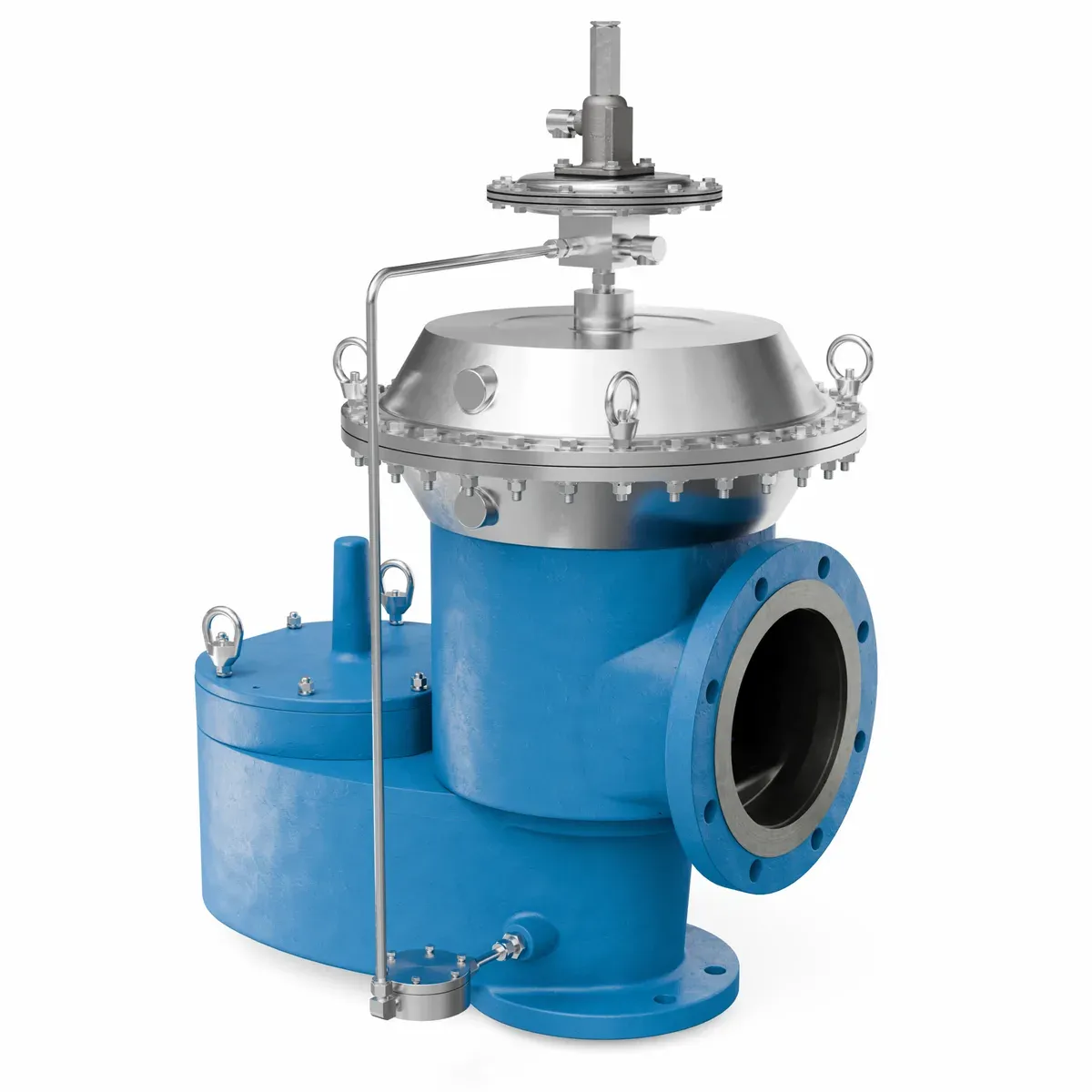

Válvula de Alivio Operada por Piloto MODELO 14F-TPW
Válvula de Alivio Operada por Piloto MODELO 14F-TPW
Válvula de Alivio Operada por Piloto MODELO 14F-TPW Válvula de Alivio Operada por Piloto MODELO 14F-TPW

Válvula de Alivio Operada por Piloto MODELO 14F-TPW

Consultar precio
Solicitar cotización

Respuesta en horario de lunes a viernes de 9:00 a 18:00 h · +52 55 2458 7374

Descripción

Las Válvulas de Alivio Operadas por Piloto Modelos 14E y 14F de Groth se utilizan para reemplazar válvulas cargadas por peso o resorte en muchas aplicaciones, con el objetivo de aumentar la eficiencia y reducir las pérdidas por evaporación. Estas válvulas ofrecen varias ventajas sobre las válvulas tradicionales. Por ejemplo, las presiones del proceso pueden estar más cercanas a la presión de ajuste de lo que sería considerado prudente y seguro con una válvula tradicional. Además, se logra una mayor conservación debido a la mínima pérdida de producto, lo que a su vez genera mayores beneficios.

¿En qué se diferencia el 14F-TPW?

En los modelos piloto 14E y 14F, la letra indica el cuerpo: E ventea libre a la atmósfera y F tiene descarga a tubería con salida una medida mayor (2x3" a 12x14"). El sufijo indica la función: TP0 alivia solo presión (sin vacío) y TPW agrega un pallet de vacío cargado por peso. Variantes en catálogo: 14E-TP0, 14F-TP0 y 14F-TPW. El piloto puede ser modulante o de acción rápida (snap).

  • Cuerpo: descarga a tubería (2x3" a 12x14")
  • Función: presión operada por piloto + vacío cargado por peso
  • Ajuste de presión: 7.0 inWC a 15 psig (17.5 a 1034 mbar); 8.0 inWC mínimo en 2"
  • Ajuste de vacío: 0.80 inWC a 1.5 psig (2.0 a 103 mbar)

Datos del fabricante (Groth Corporation).

Facilidad en los ajustes precisos

Solo se necesita ajustar el piloto

Perfil más bajo y menor peso en comparación con los modelos operados por resorte para configuraciones altas

La opción de detección remota del piloto permite que este detecte la presión real del sistema

Disponible opción de descarga remota o manual

La válvula principal permanece herméticamente cerrada hasta alcanzar la presión de ajuste

Capacidad de flujo disponible con un 10% de sobrepresión

La acción modulante conserva el producto (disponible en la mayoría de las configuraciones, consultar con fábrica)

La entrada superior permite dar mantenimiento a la válvula sin necesidad de desmontarla del montaje

Detalles Técnicos

Tamaño: de 2" (50mm) a 10" (250mm)

Material del cuerpo: Aluminio, Acero al Carbono, Acero Inoxidable

Material del palet: Aluminio (solo para vacío), Acero Inoxidable

Material del diafragma: Buna-N, FKM Azul o FEP

Material del peso: Acero al Carbono con recubrimiento de zinc o Acero Inoxidable

Clase de pernos: 150# ASME, PN10, PN16

Ajustes de presión: 7.0 InWC (17.5 mbar), [8.0 InWC (19.9 mbar) para tamaños de 2"] hasta 15 psig (1034 mbar)

Ajustes de vacío: 0.80 InWC (2.0 mbar) hasta 1.5 psig (103 mbar)

Hermeticidad superior: Cumple con los requisitos de fuga de API-2000 e ISO 4126

Certificaciones: PED y ATEX

  • Escape del piloto conectado al colector de descarga

  • Conexión para prueba en campo

  • Descarga manual

  • Captación de detección remota

  • Filtro de suministro del piloto

×
×
